الإلكترونيات والفيرموير (Firmware)
تتبّع الأوامر وتغذية الحساسات الراجعة. قارن Marlin وKlipper وسير العمل في Bambu.
من الملاحظة إلى قرار عملي
يخطط السلايسر (Slicer) للمسار؛ ويحوّل الفيرموير (Firmware) الخطة إلى حركة مضبوطة زمنيًا وتحكم بالتسخين. تخبر الحساسات النظام بما يحدث في الآلة. افهم الأدوار قبل اختيار البرمجيات أو تغيير الإعدادات.
جرّب التجربة
اختر سير عمل وتتبّع مساري الأوامر والتغذية الراجعة. اللوحة رسم وظيفي وليست دليل توصيل أسلاك أو تفليش.
مهمتك
اختر Klipper، ثم حدد الجزء الذي يقيس حرارة الهوتند (Hotend). اختر الحساس بدلًا من السخان أو المحرك.
نموذج تعليمي مبسّط. الأبعاد والألوان لتوضيح الفكرة وليست معايرة (Calibration) لطابعة أو توقعًا مقاسًا. تدوير الكاميرا يغيّر منظورك لا اتجاه الطباعة (Print orientation).

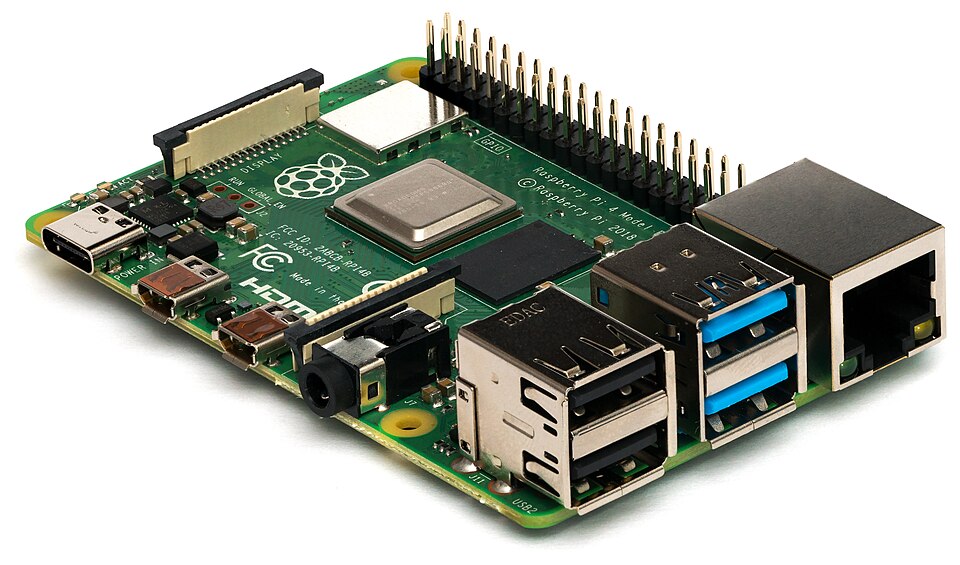

الملف أو المضيف
مصدر الأوامر. في Klipper يخطط مضيف Linux العمليات المضبوطة زمنيًا أيضًا.
السلايسر (Slicer) أو الملف ← متحكم الطابعة ← المشغلات والسخانات. تعود قياسات الحساسات إلى المتحكم. هذا إعداد شائع وليس كل تثبيت Marlin.
واصل التجربة: لم يتحقق الهدف بعد.
Marlin

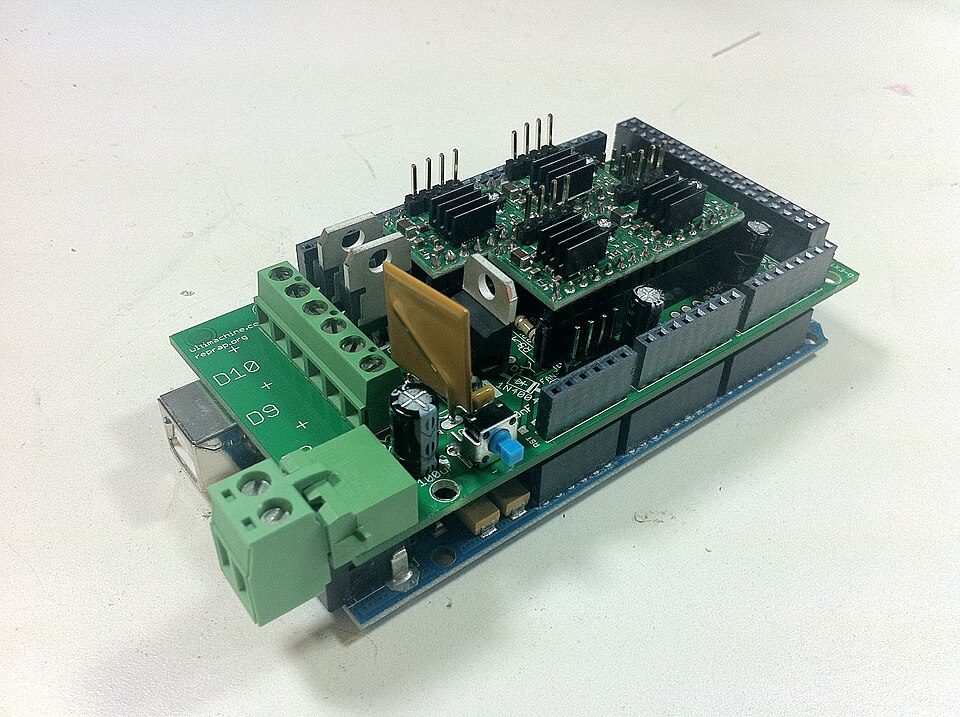

في إعداد Marlin شائع، تفسّر لوحة الطابعة G-code وتنسّق الحركة والسخانات. يجب أن تتطابق اللوحة والمنافذ والحساسات وإعدادات الحركة مع الآلة نفسها. الشاشة أو مضيف USB واجهة وليسا بديلًا عن الإعداد الصحيح.
Klipper
يوزع Klipper العمل بين مضيف Linux وفيرموير (Firmware) المتحكم. ينفذ المضيف التخطيط الأعلى مستوى، وينفذ المتحكم العمليات المجدولة. يصف printer.cfg الآلة. واجهة ويب مثل Mainsail منفصلة عن Klipper نفسه.
Bambu والانضباط في الإعداد
يستخدم سير عمل Bambu ملفات للطابعة والخامة في Bambu Studio وفيرموير (Firmware) الشركة المخصص للطراز. لا تفترض انتقال إعدادات Marlin أو ماكرو Klipper مباشرة. في أي نظام، سجّل الإصدار واحتفظ بنسخة إعدادات واتبع دليل الطراز المحدد.
التغذية الراجعة أساسية
يرسل حساس الحرارة (Temperature) قياسًا، ويقارنه المتحكم بالهدف ثم تتغير قدرة السخان. القياس غير المنطقي أو عطل التسخين يحتاج تشخيصًا. الحماية الحرارية استجابة للعطل، وليست عائقًا نلغيه لإكمال الطباعة.
تعرّف عليه في الورشة
مصطلحات أساسية
- الفيرموير (Firmware)
- برمجيات تتحكم بعتاد الطابعة.
- المتحكم الدقيق (Microcontroller)
- متحكم ينفذ عمليات العتاد المضبوطة زمنيًا.
- الثرمستور (Thermistor)
- مقاومة تتغير مع الحرارة (Temperature) وتُستخدم حساسًا.
طبّقه في طباعتك القادمة
حدد طراز طابعتك وإصدار المتحكم أو الفيرموير (Firmware) وصفحة الإعداد أو التحديث الرسمية. ارسم المسار من ملف السلايسر (Slicer) إلى الحركة ومسار العودة من الحساس. لا تتطلب التجربة تثبيت فيرموير.
اختبر نفسك
اختر إجابة لكل سؤال.
1. أين ينفذ Klipper التخطيط الأعلى مستوى؟
2. أي جزء يقيس الحرارة؟
3. ماذا نفعل بعد عطل تسخين؟
المصادر (8)
- How Marlin works · Marlin
- Code overview: host and microcontroller · Klipper
- Thermal protection · Marlin
- Bambu Studio printer profiles and workflow · Bambu Lab
- Tony Buser — CC BY-SA 2.0 (reference photograph) · Wikimedia Commons
- Laserlicht — CC BY-SA 4.0 (reference photograph) · Wikimedia Commons
- José Carlos González Sánchez — Public domain (reference photograph) · Wikimedia Commons
- disinterpreter — CC BY-SA 2.0 (reference photograph) · Wikimedia Commons
الأرقام مثل درجات الحرارة وأوقات التجفيف هي نطاقات شائعة. راجع دائمًا الملصق على بكرتك وإرشادات مصنّع طابعتك.
