قراءة G-code والمعاينة
تقدّم عبر مسار طباعة صغير، وميّز التنقل عن البثق (Extrude) واقرأ الإحداثيات وسرعة التغذية (Feedrate).
من الملاحظة إلى قرار عملي
G-code تسلسل أوامر وليس صورة للقطعة النهائية. يعتمد معنى الإحداثي على الأوضاع النشطة والأوامر السابقة. اقرأ التهيئة قبل تفسير الحركة.
جرّب التجربة
تقدّم في مثال ثابت لا يُنفّذ على طابعة. يبدأ بالمليمتر وXYZ مطلقة وE مطلقة، مع تصفير E. الموضع الأول نقطة بداية مفترضة.
مهمتك
اختر الحركة الأخيرة. صنّفها تنقلًا وحوّل سرعة تغذيتها من مم/دقيقة إلى مم/ث.
نموذج تعليمي مبسّط. الأبعاد والألوان لتوضيح الفكرة وليست معايرة (Calibration) لطابعة أو توقعًا مقاسًا. تدوير الكاميرا يغيّر منظورك لا اتجاه الطباعة (Print orientation).
الموضع الحالي
موضع الأداة في نهاية الحركة المختارة. الفصل العمودي مكبّر للتوضيح.
تقدم الفيلامنت (Filament) ΔE
0.00 mm
السرعة (Speed) المطلوبة
50 mm/s
واصل التجربة: لم يتحقق الهدف بعد.
أوضاع الموضع والبثق (Extrude)
يختار G21 المليمتر. يختار G90 مواضع XYZ مطلقة وG91 حركات نسبية. يختار M82 قيمة E مطلقة وM83 قيمة نسبية. يصفّر G92 E0 إحداثي البثق (Extrude). تختلف تفاعلات الأوضاع حسب الفيرموير؛ لذلك يحدد المثال M82 بعد G90 صراحة.
اقرأ التغيّر لا الرقم وحده
مع E المطلقة، اطرح القيمة السابقة لمعرفة تقدم الفيلامنت (Filament). قد تكون E موجبة ومع ذلك لا يوجد بثق (Extrude) إذا لم تتغير. F هنا سرعة تغذية بوحدة مم/دقيقة؛ اقسمها على 60 للحصول على مم/ث. هي سرعة مطلوبة لا مضمونة تحت حدود التسارع (Acceleration).
عاين قبل الطباعة

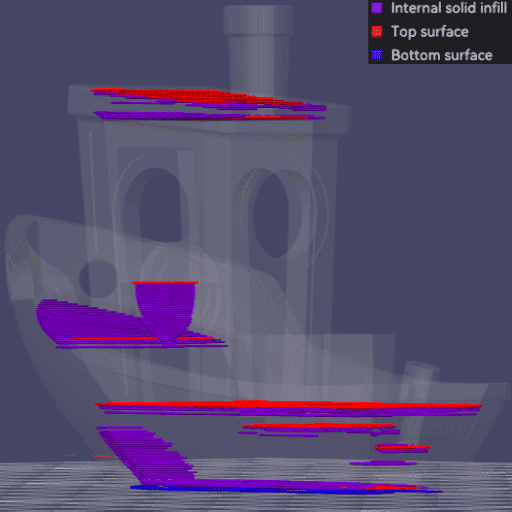

استخدم شريط الطبقات (Layers) وألوان نوع المسار والسرعة (Speed) لفحص الجزر المعزولة والمسارات غير المدعومة واتصال الجدران (Walls) والتنقل. يحدد M104 هدف حرارة الهوتند (Hotend) وينتظر M109 تحقق الشرط المطلوب. أوامر البداية والنهاية والتصفير والحرارة (Temperature) خاصة بالطابعة. لا تطبع هذا المقتطف التعليمي.
تعرّف عليه في الورشة
مصطلحات أساسية
- سرعة التغذية (Feedrate)
- معدل الحركة المطلوب، بوحدة مم/دقيقة هنا.
- التنقل
- حركة دون ترسيب خط مطبوع.
- الإحداثيات المطلقة (Absolute coordinates)
- مواضع مقاسة من أصل الإحداثيات النشط.
طبّقه في طباعتك القادمة
افتح نموذجًا مقطعًا في المعاينة. توقف عند طبقة ذات فتحة أو دعامة وتتبّع جدارًا واحدًا وتنقلًا واحدًا. تحقق من ملف الطابعة المقصودة قبل التصدير.
اختبر نفسك
اختر إجابة لكل سؤال.
1. F1200 في مثال المليمتر هذا تساوي…
2. تبقى E المطلقة عند 3 أثناء حركة XYZ. ما الذي يترسّب؟
3. ماذا يجب أن تقرأ قبل تفسير X20؟
المصادر (7)
- G0/G1 linear moves and feedrate · Marlin
- G90 absolute positioning · Marlin
- M82 absolute extrusion · Marlin
- M104 hotend target · Marlin
- M109 temperature wait · Marlin
- Preview reference image: top and bottom shells · OrcaSlicer wiki
- disinterpreter — CC BY-SA 2.0 (reference photograph) · Wikimedia Commons
الأرقام مثل درجات الحرارة وأوقات التجفيف هي نطاقات شائعة. راجع دائمًا الملصق على بكرتك وإرشادات مصنّع طابعتك.
