اضبط الفيلامنت (Filament): الحرارة (Temperature) والتدفق (Flow rate) والسحب (Retraction) و Pressure Advance
نفّذ اختبارات المعايرة (Calibration) بالترتيب الصحيح وافهم كل واحد: برج حرارة مع الخيوط، والتدفق (Flow rate) على سطح علوي، و Pressure Advance عند الزاوية.
الترتيب الصحيح
كل اختبار يفترض أن الذي قبله قد تم. القفز للأمام هو ما يجعل الناس يضبطون حول المشكلة الخطأ.
- 1جفّف (Drying) ونظّف وسوِّجفّف (Drying) الفيلامنت (Filament) ونظّف اللوح واضبط الطبقة الأولى (First layer) من الدرس السابق.انظر إلى: طبقة أولى مسطحة وملتصقة جيدًا.

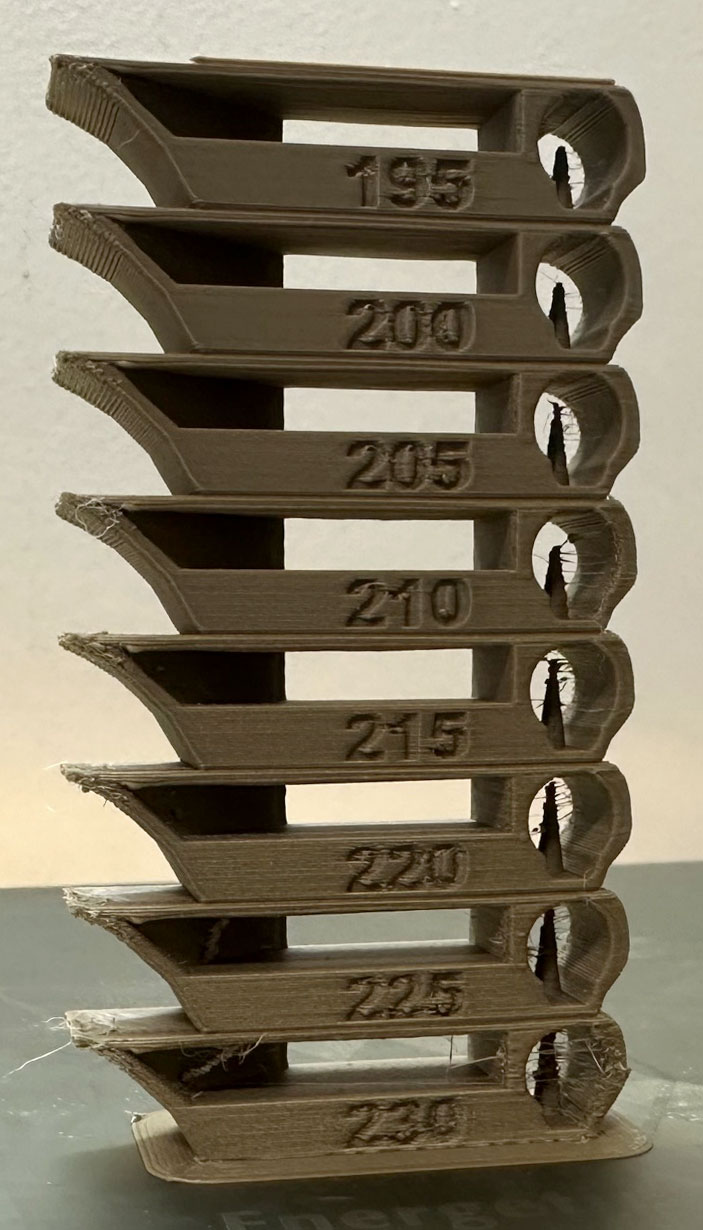

- 2الحرارة (Temperature)اطبع برج حرارة واختر الدرجة ذات أفضل توازن بين الجسور (Bridges) والخيوط والتصاق الطبقات (Layers).انظر إلى: الجسور (Bridges) والخيوط ولمعان أو خشونة كل درجة.

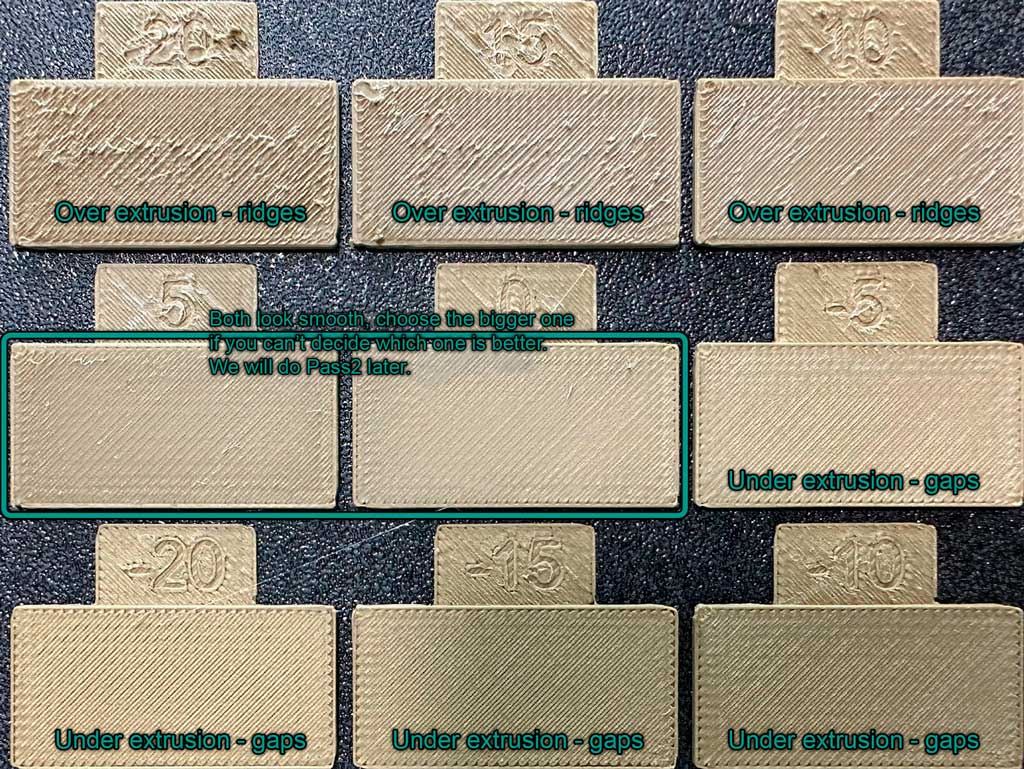

- 3نسبة التدفق (Flow rate)اطبع عدة ألواح للسطح العلوي بنسب مختلفة واختر الأنعم.انظر إلى: فجوات في جهة وبروزات في الأخرى.

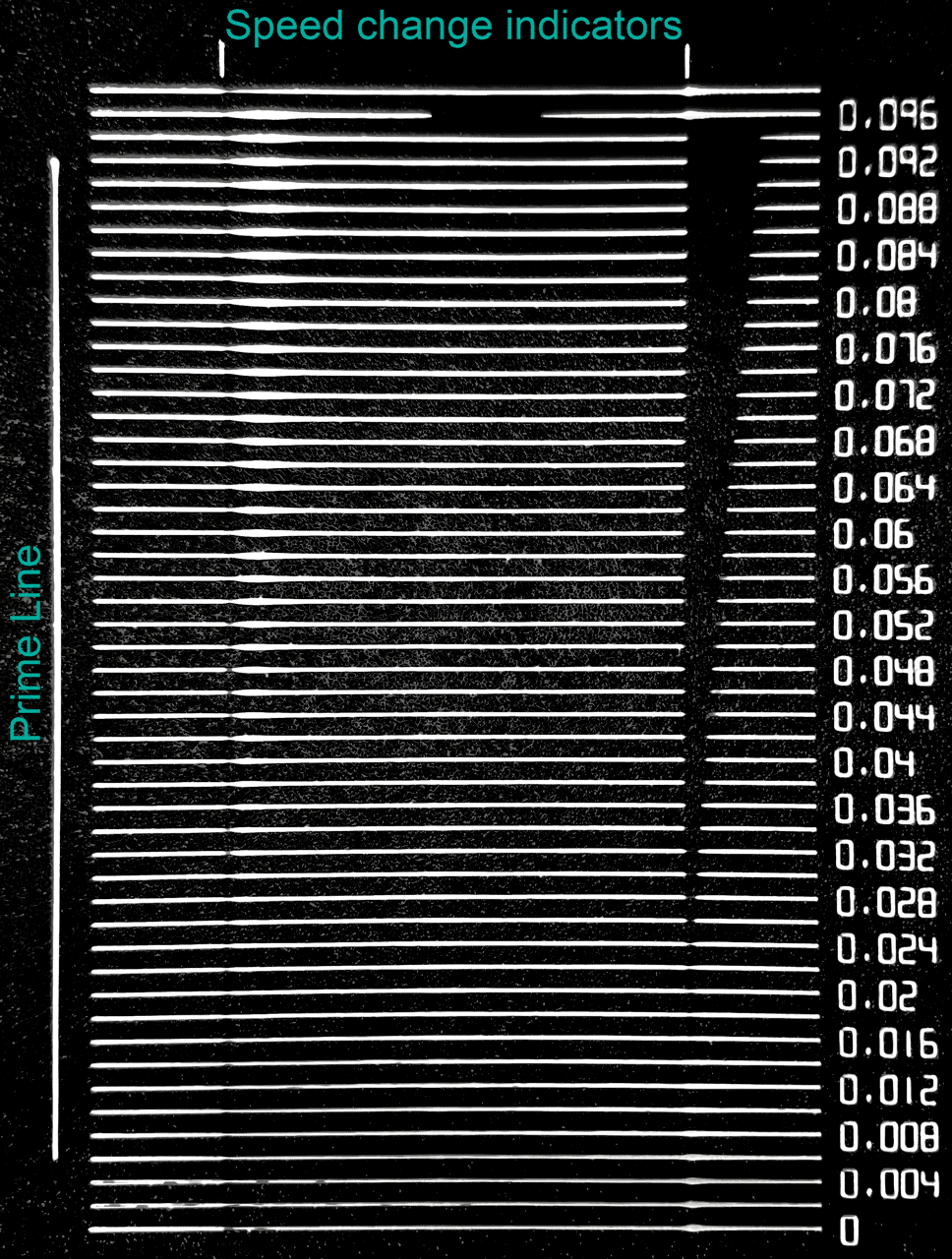

- 4Pressure Advanceاطبع اختبارًا بزوايا حادة وسرعات متغيرة واختر قيمة K التي تُبقي الخطوط متساوية.انظر إلى: زوايا منتفخة أو فجوات رفيعة بعد المنعطفات.

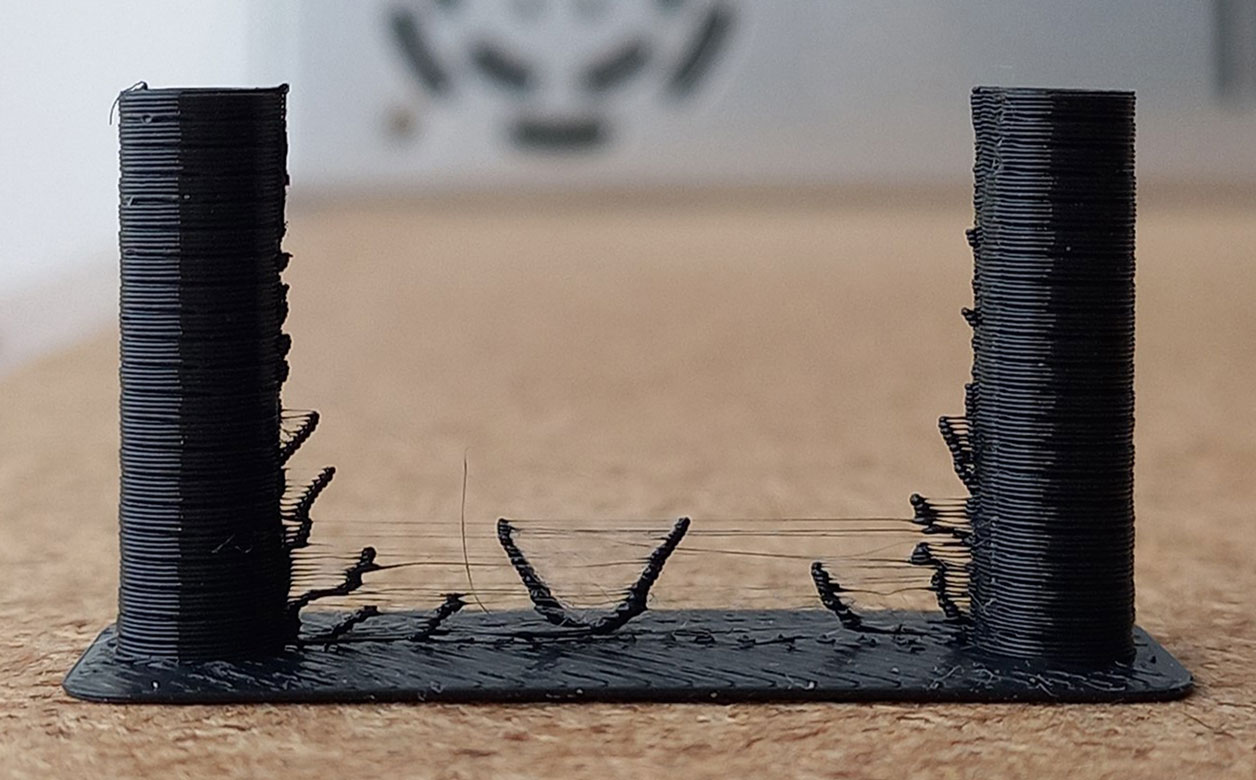

- 5السحب (Retraction)اطبع برجين واستخدم أقصر سحب (Retraction) يزيل الخيوط بينهما.انظر إلى: خيوط دقيقة بين البرجين.
- 6تحقق بقطعة حقيقيةاطبع شيئًا يهمك. إن بقي عَرَض واحد فارجع إلى الاختبار المناسب له.انظر إلى: الزوايا والثقوب الصغيرة والأسطح العلوية.
الحرارة (Temperature) والخيوط
ابنِ برج حرارة وشاهد لماذا الجواب حل وسط. ثم أضف السحب (Retraction) والفيلامنت (Filament) الرطب لترى كيف تتغير الخيوط.
نموذج تعليمي بنطاقات حرارة معتادة وتُطبع الدرجة الأسخن أولًا في الأسفل. تختلف الأبراج الحقيقية، فاقرأ ملصقات برجك وملصق البكرة.

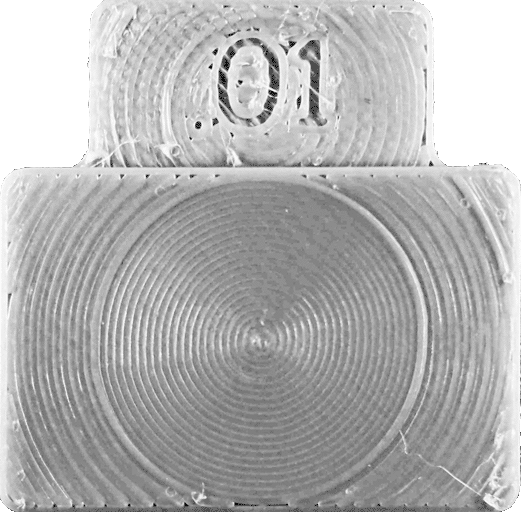

نسبة التدفق (Flow rate) على السطح العلوي
تُطبع الأسطح العلوية كخطوط متجاورة، وهذا يجعلها أفضل مكان لترى كمية البلاستيك الخارجة فعلًا.
الخطوط أضيق من أن تتلاقى فتظهر فجوات في السطح. يبدو كخطوط رفيعة ويكون ضعيفًا.
الفجوة بين الخطوط
0.03 mm
ارتفاع البروز
0.00 mm
غيّر النسبة بضع نسب مئوية كل مرة. اطبع لوحًا لكل قيمة وانظر في ضوء جيد واختر الأنعم.
نموذج تعليمي. تعتمد الألواح الحقيقية أيضًا على النوزل (Nozzle) والسرعة (Speed) والحرارة (Temperature).
Pressure Advance عند الزوايا

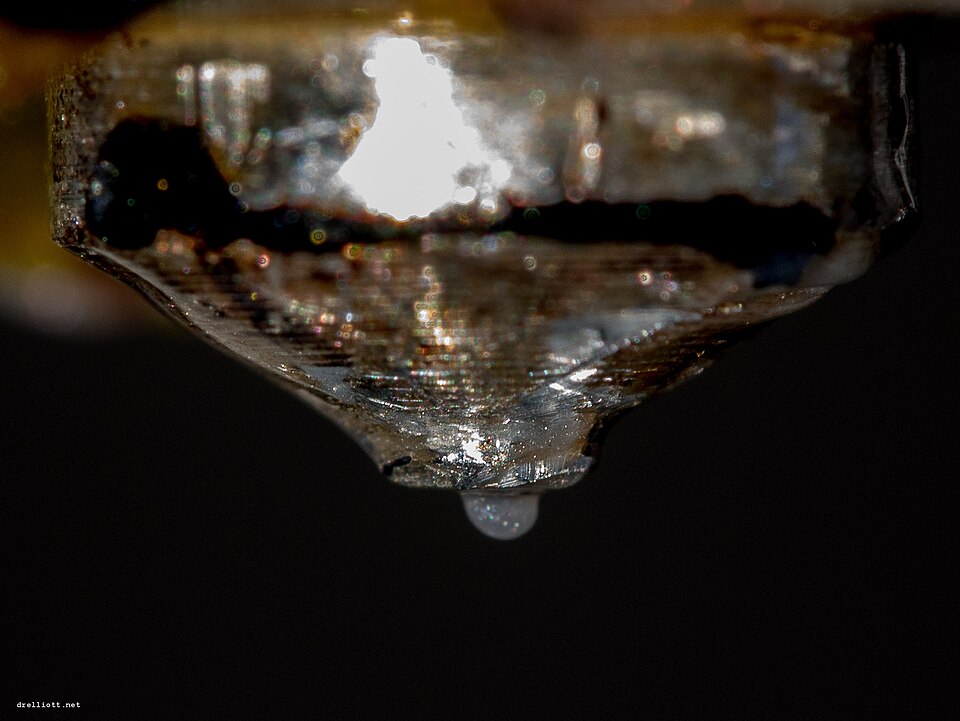

يُعصر البلاستيك عبر ثقب صغير، فيتأخر الضغط في النوزل (Nozzle) عن المُخرج (Extruder). هذا التأخر هو سبب انتفاخ الزوايا. يمنح Pressure Advance المُخرج سبقًا.
- سرعة رأس الطباعة
- تدفق البلاستيك عند النوزل
حركة مستقيمة واحدة: تسارع (Acceleration) ثم سرعة ثابتة ثم تباطؤ. عند K = 0 يتأخر التدفق (Flow rate) عن السرعة (Speed).
يصل التدفق (Flow rate) متأخرًا عند التسارع (Acceleration) ويستمر عند التباطؤ. توقع بدايات رفيعة وانتفاخًا عند الزوايا.
أكبر خطأ في التدفق
70%
القيمة الصحيحة لـ K في الطابعات الحقيقية تعتمد على الفيلامنت (Filament) والنوزل (Nozzle) والهوتند (Hotend). تُعرف بطباعة اختبار واختيار أفضل خط، لا بالحساب.
نموذج تعليمي بتأخر ثابت قدره 0.04 ثانية. تختلف القيم الحقيقية بحسب الخامة والطابعة.
طباعات اختبار حقيقية
كيف تبدو الاختبارات أعلاه على طابعات حقيقية. قارن بها نتائجك.
اختبر نفسك
اختر إجابة لكل سؤال.
1. في برج الحرارة (Temperature) تبدو الدرجات الأعلى أفضل لالتصاق الطبقات (Layers) لكن فيها خيوط رفيعة وجسور (Bridges) متدلية. ماذا تختار؟
2. لوح اختبار التدفق (Flow rate) يظهر نتوءات (Overhangs) وسطحًا خشنًا. نسبة التدفق…
3. يفيد Pressure Advance أكثر عند…
4. خيوط رفيعة بين برجين، وكان الفيلامنت (Filament) مخزنًا مفتوحًا لأسابيع. ماذا تجرب أولًا؟
المصادر (6)
- Temperature calibration · OrcaSlicer wiki
- Flow rate calibration · OrcaSlicer wiki
- Pressure advance calibration · OrcaSlicer wiki
- Retraction calibration · OrcaSlicer wiki
- Pressure advance (what it models and how K is used) · Klipper documentation
- 3D printer nozzle extruding plastic (David Elliott, CC BY 2.0) · Wikimedia Commons
الأرقام مثل درجات الحرارة وأوقات التجفيف هي نطاقات شائعة. راجع دائمًا الملصق على بكرتك وإرشادات مصنّع طابعتك.
