تسوية السرير (Bed levelling) والطبقة الأولى (First layer)
شاهد ماذا تفعل فجوة النوزل (Nozzle) بكل خط، ولماذا يفسد السرير (Bed) الملتوي الطبقة الأولى (First layer) وكيف تصلحه شبكة (Mesh) السرير، ثم شخّص مشاكل الطبقة الأولى الحقيقية.

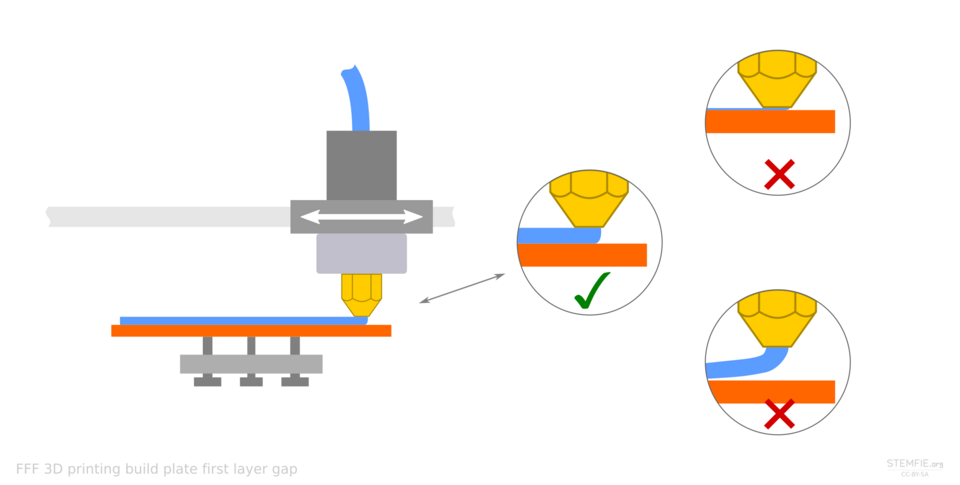

ارتفاع النوزل (Nozzle) يحدد كل خط
حرّك المنزلق وراقب نهاية سبعة خطوط مطبوعة. يحافظ البلاستيك على حجمه، فالنوزل (Nozzle) المنخفض يعصره أعرض وأكثر تسطحًا، والمرتفع يتركه عاليًا ورفيعًا بالكاد يلمس اللوح.
كل خط مضغوط على اللوح وملتحم بجاراته. هذا هو السطح الذي تبحث عنه.
عرض الخط
0.53 mm
ارتفاع الخط
0.15 mm
الفجوة بين الخطوط
0.00 mm
قبضة اللوح
77%
نموذج تعليمي: طبقة 0.2 مم وخط 0.42 مم يحافظ على حجمه. تغيّر الألواح والخامات والنوزلات الأرقام الدقيقة، فاحكم على طبقتك الأولى بالعين.
سرير ملتوٍ: دع الطابعة تقيسه
لا يوجد سرير مسطح تمامًا. تلمس الطابعة السرير (Bed) عند شبكة (Mesh) من النقاط ثم ترفع Z وتخفضه أثناء الحركة ليُضغط كل خط بالتساوي. اختر التواءً وقارن بوجود الشبكة وبدونها.
أكبر خطأ في الارتفاع
0.27 mm
من ارتفاع الطبقة
133%
يكفي لإفساد بعض الخطوط
- أخضر: ارتفاع النوزل (Nozzle) يطابق السرير (Bed)
- أحمر: السرير (Bed) أعلى من المتوقع فيُسحق الخط
- أزرق: السرير (Bed) أخفض من المتوقع فيكون الخط مرتفعًا جدًا
الالتواء مرسوم أكبر من الواقع بنحو 40 مرة. تستخدم الطابعات الحقيقية استيفاءً أنعم من الخط المستقيم هنا، لذا تبدو فائدة زيادة النقاط في هذا العرض أقل مما هي عليه عمليًا.
طرق تسوية السرير (Bed levelling)
من الأبسط إلى الأكثر أتمتة. كلها تهدف إلى شيء واحد: فجوة متساوية على اللوح كله.
البراغي وورقة
سخّن السرير (Bed) وأدخل ورقة تحت النوزل (Nozzle) عند كل زاوية وأدر المقبض حتى تحتك الورقة قليلًا. كرر ذلك لأن كل زاوية تؤثر في الأخرى.
الأنسب لـ: الطابعات بلا مجس، وكفحص أول على أي طابعة.
الضبط الموجَّه للزوايا
تقيس الطابعة الزوايا وتخبرك بعدد دورات كل مقبض. يجعل اللوح موازيًا لحركة النوزل (Nozzle) قبل استخدام أي شبكة (Mesh).
الأنسب لـ: الطابعات التي فيها مجس (Probe) ومقابض يدوية.

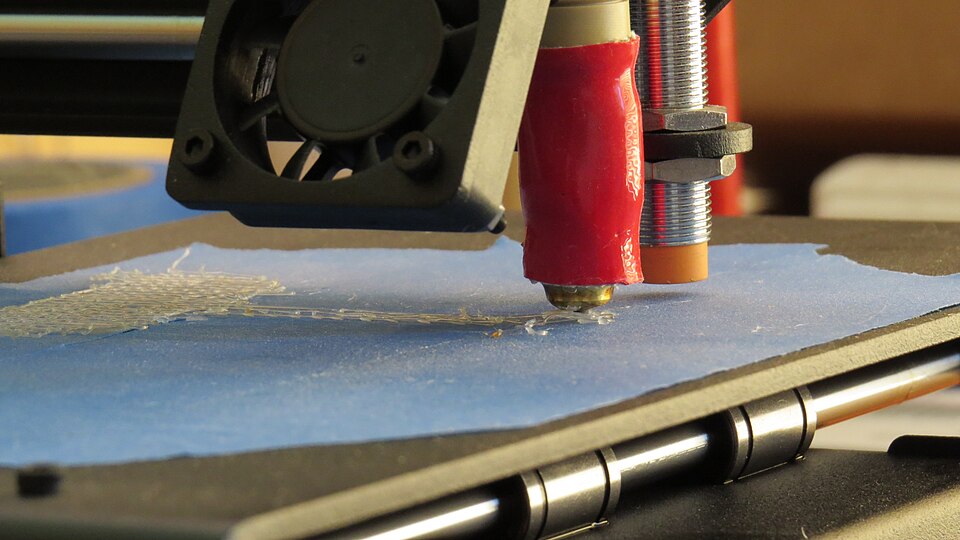

مجس (Probe) وشبكة (Mesh) سرير
يلمس المجس (Probe) السرير (Bed) أو يستشعره عند شبكة (Mesh) من النقاط ويصحح الفيرموير (Firmware) Z أثناء الطباعة. شغّلها والسرير ساخن، وسوِّ الزوايا أولًا لتصلح الشبكة البروزات الصغيرة فقط.
الأنسب لـ: معظم الطابعات الحديثة والألواح الملتوية.
خلية حمل أو مقياس إجهاد
يشعر النوزل (Nozzle) نفسه بالسرير (Bed) بمستشعر، فيقيس بدقة المكان الذي يخرج منه البلاستيك مهما كان نوع اللوح.
الأنسب لـ: الطابعات الأحدث التي تتضمنه. لا يحتاج إعدادًا يدويًا.
ضبط Z offset
التسوية تجعل الفجوة متساوية، أما Z offset فيحدد حجمها. اضبطه باختبار الطبقة الأولى (First layer) الذي يوفره السلايسر (Slicer) أو الطابعة.
- 1نظّف اللوحاغسله بصابون الأطباق أو امسحه بكحول الأيزوبروبيل. بصمات الأصابع والزيوت تمنع الالتصاق مهما كان الارتفاع.
- 2سخّن كل شيء لحرارة الطباعةالمعدن يتمدد. اضبط حرارة السرير (Bed) والنوزل (Nozzle) على حرارة الخامة التي ستطبعها.
- 3ارجع إلى الصفر وسوِّ الزواياأعد المحاور إلى الصفر وتأكد أن اللوح مضبوط بالتساوي أو أن الشبكة (Mesh) حديثة.
- 4اطبع اختبار الطبقة الأولى (First layer)طبقة عريضة واحدة أو بضعة مربعات كبيرة. راقب الخطوط الأولى وهي تُوضع.
- 5عدّل مباشرة بخطوات صغيرةاخفض القيمة إن كانت الخطوط مستديرة وفيها فجوات، وارفعها إن كانت فيها بروزات أو يحتك النوزل (Nozzle). غيّر نحو 0.02 مم كل مرة وانتظر الخط التالي.
شخّص طبقتك الأولى
اختر ما تراه. لكل عَرَض سبب محتمل وأول حل يمكن تجربته.
السبب المحتمل
النوزل (Nozzle) مرتفع، أو البلاستيك ينقص بثقه، أو النوزل مسدود جزئيًا.
أول ما تجربه
اخفض Z offset قليلًا. إن بقيت الفجوات عند الارتفاع الصحيح فافحص النوزل (Nozzle) ونسبة التدفق (Flow rate).
اللوح والحرارة (Temperature) والسرعة (Speed)
الفجوة المثالية تحتاج أيضًا سطحًا وحرارة يناسبان البلاستيك.
ألواح الطباعة (Build plate)
PEI أملس
يعطي قاعدة ناعمة ولامعة جدًا. تنفصل القطع عادة عند برودة اللوح. أبقه خاليًا من الزيوت.
PEI محبّب
يعطي قاعدة مطفأة محببة ويسامح أخطاء الفجوة الصغيرة. يحتاج غالبًا قيمة أقل قليلًا من الأملس.
زجاج
مسطح ورخيص لكنه يحتاج طبقة رقيقة من غراء أو بخاخ شعر مع معظم الخامات، وفصل القطع منه أصعب.
حرارة السرير (Bed) المعتادة
| الخامة | السرير |
|---|---|
| PLA | 50–65 °C |
| PETG | 70–85 °C |
| ABS / ASA | 90–110 °C |
| TPU | 30–60 °C |
نطاقات معتادة فقط. ابدأ بالأرقام على ملصق البكرة أو بملف الطابعة من الشركة المصنعة.
اطبع الطبقة الأولى (First layer) ببطء (تستخدم ملفات كثيرة من 20 إلى 50 مم/ث) وبسماكة أكبر قليلًا. يمنح ذلك البلاستيك وقتًا ليلتصق ويجعل أخطاء الارتفاع الصغيرة أقل أثرًا.
اختبر نفسك
اختر إجابة لكل سؤال.
1. تظهر فجوات بين خطوط الطبقة الأولى (First layer) وتنفصل بسهولة. ما السبب المعتاد؟
2. تفيد شبكة (Mesh) السرير (Bed) أكثر عندما يكون السرير…
3. ترى نتوءات (Overhangs) وطبقة أولى خشنة مع قاعدة عريضة منتفخة أسفل القطعة. ماذا تفعل؟
4. ما الترتيب الأفضل؟
المصادر (5)
- Calibration guide (order of tests, first layer before the rest) · OrcaSlicer wiki
- First layer and Z offset · Prusa Knowledge Base
- Bed Mesh (probing and mesh compensation) · Klipper documentation
- 3D printing calibration build plate first layer gap.png (Stemfie3D, CC BY-SA 4.0) · Wikimedia Commons
- 3D Printer - the first layer (Luke Jones, CC BY 2.0) · Wikimedia Commons
الأرقام مثل درجات الحرارة وأوقات التجفيف هي نطاقات شائعة. راجع دائمًا الملصق على بكرتك وإرشادات مصنّع طابعتك.
