أساسيات التصميممبتدئ18 دقيقة

صمّم قطعًا تُطبع وتتركّب

اختبر الخلوص (Clearance) بين دبوس وثقب، واستكشف البروز واتجاه الطباعة، واختر وصلة مناسبة للتجميع.

مختبر التصميم · تعلّم بالتجربة

قد يبدو النموذج صحيحًا على الشاشة، لكنه يحتاج خلوصًا للتركيب واتجاهًا مناسبًا للطباعة. ابدأ بعينات صغيرة ثم انتقل إلى التجميع الكامل.

هل يدخل الدبوس؟

غيّر قطري الثقب والدبوس ثم أضف التفاوت (Tolerance) المسموح. يستخدم النموذج المقاسات الاسمية، بينما تفحص الأرقام أسوأ حالات المقاس.

الخلوص (Clearance) القطري الاسمي
0.00 mm
أقل وأكبر خلوص (Clearance)
-0.20 / 0.20 mm

مجال انتقالي: قد يوجد خلوص (Clearance) أو تداخل

نموذج تعليمي وليس توقّعًا لطابعتك. التفاوت (Tolerance) هو الاختلاف المسموح في المقاس، والخلوص (Clearance) هو الفجوة التي تصمّمها. يتأثر التركيب أيضًا بالشكل والخامة والانكماش والمعايرة (Calibration). اطبع اختبارًا صغيرًا أولًا.

جرّب بنفسك

أبقِ قطر الدبوس 10 مم. اجعل الثقب 10.4 مم والتفاوت (Tolerance) ±0.1 مم. تحقق أن أقل خلوص (Clearance) موجب، ثم جرّب التركيب.

  • دبوس 10 مم، وثقب 10.4 مم، وتفاوت ±0.1 مم
  • قطع مركّبة بخلوص (Clearance) موجب مضمون في هذا النموذج

تابع التجربة. تتحدّث قائمة الخطوات أثناء عملك.

امنح كل طبقة ما يسندها

أمِل الضلع وراقب بروز كل طبقة للخارج، ثم ضعه على جانبه. تغيير اتجاه الطباعة (Print orientation) يغيّر طريقة بناء الطبقات (Layers) للقطعة نفسها.

اتجاه الطباعة (Print orientation)

الإزاحة لكل طبقة بارتفاع 0.2 مم

0.140 mm

توضح طبقات مبالغ في حجمها شكل البروز. تُحسب الإزاحة العددية لطبقات حقيقية بارتفاع 0.2 مم. زاوية 45° نقطة بداية وليست حد نجاح ثابتًا؛ اختبر الخامة والتبريد (Cooling). وضع هذا الضلع المستقيم على جانبه يزيل بروزه المائل.

يمتد الجسر بين إسنادين، بينما يبرز النتوء من جانب واحد. قد تُطبع الجسور (Bridges) القصيرة دون دعامات، حسب المسافة والتبريد (Cooling) والخامة. افحص معاينة السلايسر (Slicer) طبقةً طبقة.

صمّم الوصلة مع القطع

ابدأ بالحركة المطلوبة: ثبات أو حركة حول محور أو انثناء مؤقت أثناء التركيب. أضف أسطح محاذاة وخلوصًا وطريقة لمنع الانفصال. تساعد شطفة الدخول في المحاذاة. قسّم الأشكال الصعبة إلى قطع أبسط إذا قلّلت الدعامات (Supports) أو حسّنت اتجاه الطبقات (Layers). قد تجعل الروابط بين الطبقات القوة مرتبطة بالاتجاه؛ افحص مسار الحمل الفعلي.

اختر وصلة تناسب الوظيفة

يحاذي قطعًا منفصلة. صمّم ثقبًا وخلوصًا وشطفة دخول، وأضف محدّدًا أو مثبتًا إذا احتجت منع الانفصال. الدبوس الحر وحده لا يقفل التجميع.

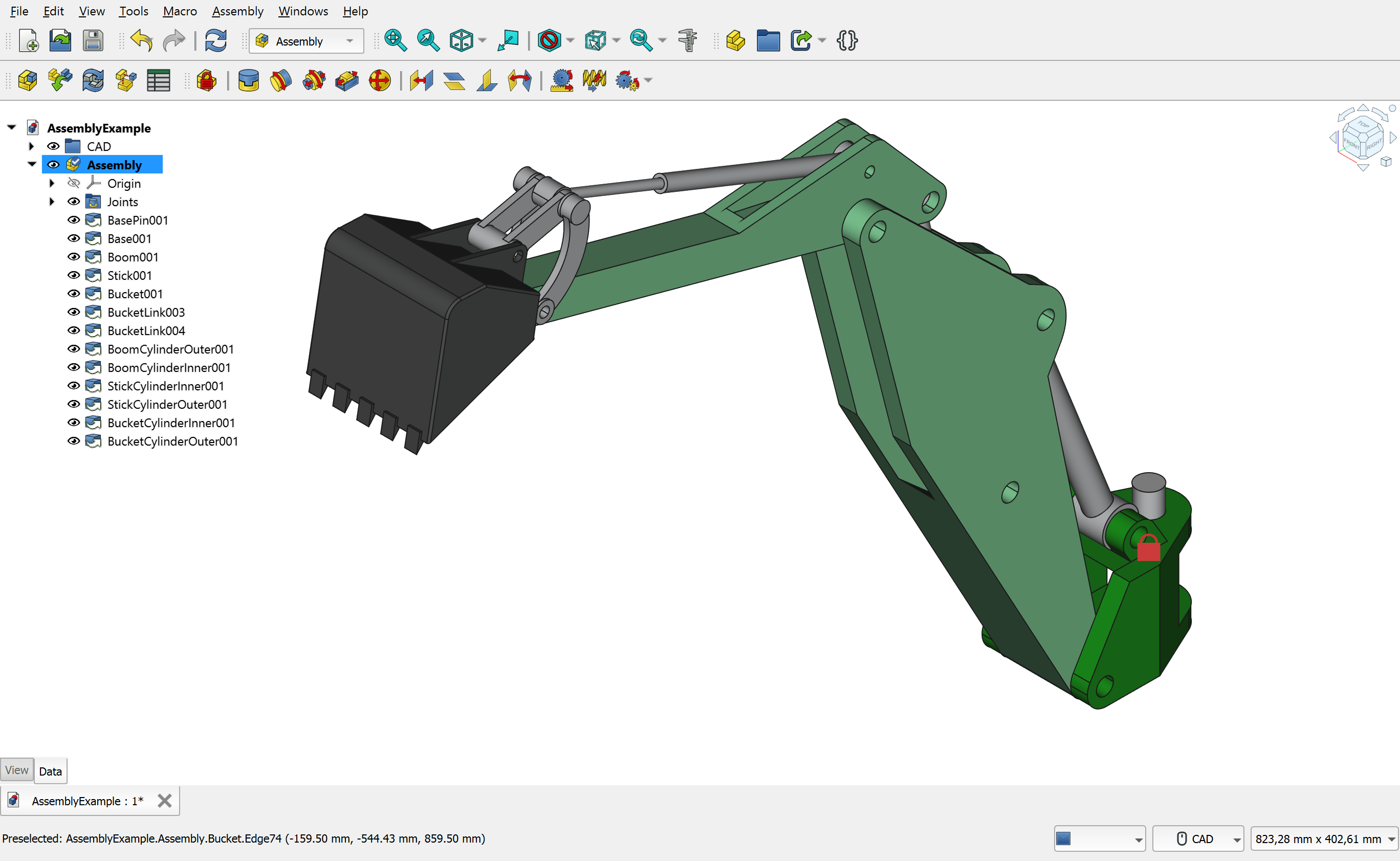

تجميع حقيقي في FreeCAD 1.0: تشترك مكوّنات منفصلة في محاور دبابيس وتتحرك معًا. تسرد الشجرة القطع والوصلات بدل شكل واحد غير مقسّم.Maxwxyz · CC BY 4.0 · Wikimedia Commons

مصطلحات أصبحت تعرفها

الخلوص (Clearance)
المسافة المقصودة بين قطعتين متراكبتين؛ حدّد هل تقصد فرق القطرين أم الفجوة لكل جانب.
التفاوت (Tolerance)
الاختلاف المسموح عن المقاس الاسمي، وليس ضمانًا لدقة الطابعة.
تركيب بتداخل
قد يكون الدبوس أكبر من الفتحة؛ ويتطلب التركيب تشوهًا أو عملية أخرى.
اتجاه الطباعة (Print orientation)
وضع القطعة بالنسبة إلى لوح الطباعة (Build plate) واتجاه بناء الطبقات (Layers).

طبّقها في برنامجك

استخدم الأبعاد للمقاسات الاسمية، وإزاحة الأوجه (Face) أو قطر الثقب لضبط الخلوص، ورموز التفاوت (Tolerance) لتحديد الاختلاف المسموح. صدّر عينة تركيب قصيرة قبل القطعة كاملة. قارن اتجاهات الطباعة في السلايسر (Slicer) وافحص الدعامات (Supports) والجسور (Bridges) والجدران (Walls) الرقيقة واتجاه الطبقات (Layers) قبل الطباعة.

اختبر نفسك

اختر إجابة لكل سؤال.

1. ما الفجوة الاسمية لكل جانب لدبوس 10 مم وثقب 10.4 مم؟

2. إذا كان التفاوت (Tolerance) ±0.1 مم لكل قطر، فما أقل خلوص (Clearance) قطري للزوج السابق؟

3. يحتاج البروز إلى دعامات (Supports) كثيرة. ما الخطوة المفيدة التالية؟
