أساسيات التصميممبتدئ12 دقيقة

خطوتك الأولى داخل برامج التصميم

جرّب تدوير المشهد وتحريكه وتقريبه، وتعرّف على الأوجه (Face) والحواف (Edge) والرؤوس (Vertex) والفرق بين المجسّم والشبكة (Mesh).

مختبر التصميم · تعلّم بالتجربة

مساحة CAD وسيلة لوصف الشكل. تعلّم الأفكار المشتركة أولًا؛ تختلف أماكن الأزرار واختصارات الفأرة بين البرامج.

تعرّف على النموذج

دوّر القطعة وغيّر المنظور واختر وجهًا (Face) أو حافة (Edge) أو رأسًا. تعمل لوحة الفحص أدناه أيضًا باللمس ولوحة المفاتيح.

تمثيل النموذج

المجسّم الصلب (Solid) يحيط بحجم مغلق. يستطيع CAD حفظ أسطح وأبعاد دقيقة؛ ومع ذلك تستخدم الشاشة مثلثات لعرضه.

جرّب بنفسك

انتقل إلى المنظور العلوي وافحص الوجه، ثم قارن المجسّم الصلب (Solid) بالشبكة (Mesh) المفتوحة. فسّر لماذا لا تغيّر حركة الكاميرا الأبعاد.

جسم واحد وتمثيلات مختلفة

يصف المجسّم الصلب (Solid) حجمًا محدودًا، وتصف الشبكة (Mesh) سطحه برؤوس وحواف ومضلّعات. لا تحتوي الشبكة المغلقة السليمة على حدود مفتوحة، وتشترك كل حافة (Edge) في وجهين. الإغلاق وحده لا يستبعد التقاطعات الذاتية. يحفظ STL مثلثات ولا يحفظ أبعاد الرسم أو سجل العمليات (Feature history) الأصلي. احتفظ بملف CAD الأصلي وصدّر شبكة للسلايسر. يُستخدم STEP لتبادل المجسّمات، ويمكن أن يحمل 3MF الوحدات وبيانات طباعة إضافية.

خطوات ترافقك بين البرامج

اختر المليمتر ← حدد مستوى ← ارسم وضع الأبعاد ← أنشئ عملية ← افحص ← احفظ الملف القابل للتعديل ← صدّر للطباعة. يستخدم Fusion وOnshape سجلًا أو شجرة عمليات؛ يسمّي FreeCAD البثق (Extrude) Pad والقطع Pocket؛ ويبدأ Tinkercad غالبًا بأشكال جاهزة وHole مع Group. كلها طرق متقاربة لإضافة حجم أو إزالته، مع اختلاف الواجهة. راجع إعدادات التنقل في برنامجك.

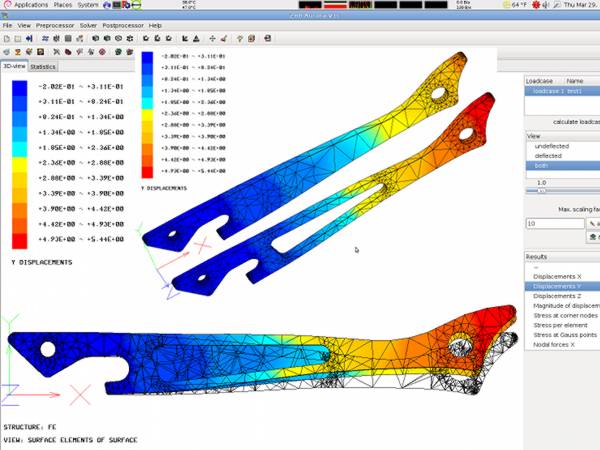

مثلثات ضمن عمل هندسي حقيقي. هذه شبكة (Mesh) تحليل وليست ملف STL؛ وكلاهما يوضح تقسيم السطح أو الحجم إلى عناصر أصغر.Tux Lab · CC BY-SA 4.0 · Wikimedia Commons
تجميع حقيقي في FreeCAD 1.0: تشترك مكوّنات منفصلة في محاور دبابيس وتتحرك معًا. تسرد الشجرة القطع والوصلات بدل شكل واحد غير مقسّم.Maxwxyz · CC BY 4.0 · Wikimedia Commons

مصطلحات أصبحت تعرفها

التصميم بمساعدة الحاسوب
برامج لإنشاء التصاميم الهندسية وتعديلها.
نقطة الأصل (Origin) والمحاور
نقطة الصفر واتجاهات X وY وZ المرجعية. قد يختلف ترتيب المحاور بين البرامج.
نموذج بارامتري
تقود الأبعاد والعلاقات الشكل، فيمكن لتغيير قيمة إعادة بناء العمليات المرتبطة بها.
شبكة (Mesh) سليمة طوبولوجيًا
سطح ذو جوار متّسق حول كل نقطة. الشبكة (Mesh) المغلقة السليمة للطباعة لا تحتوي أيضًا على حدود مفتوحة.

طبّقها في برنامجك

ابحث عن مكعب المنظور واحتواء النموذج والوحدات ومرشحات التحديد وشجرة النموذج. تدرّب على تدوير المشهد وتحريكه وتقريبه في ملف تجريبي. يختلف منظور الكاميرا عن تحويل الجسم؛ فأداة Move أو Rotate تغيّر القطعة نفسها.

اختبر نفسك

اختر إجابة لكل سؤال.

1. تدوير المشهد حول القطعة يغيّر…

2. أي ملف يحتفظ بقيود (Constraints) الرسم الأصلية؟

3. لماذا لا يمثل المثال المفتوح من الأعلى حجمًا مغلقًا؟
