من رسم مسطّح إلى مجسّم

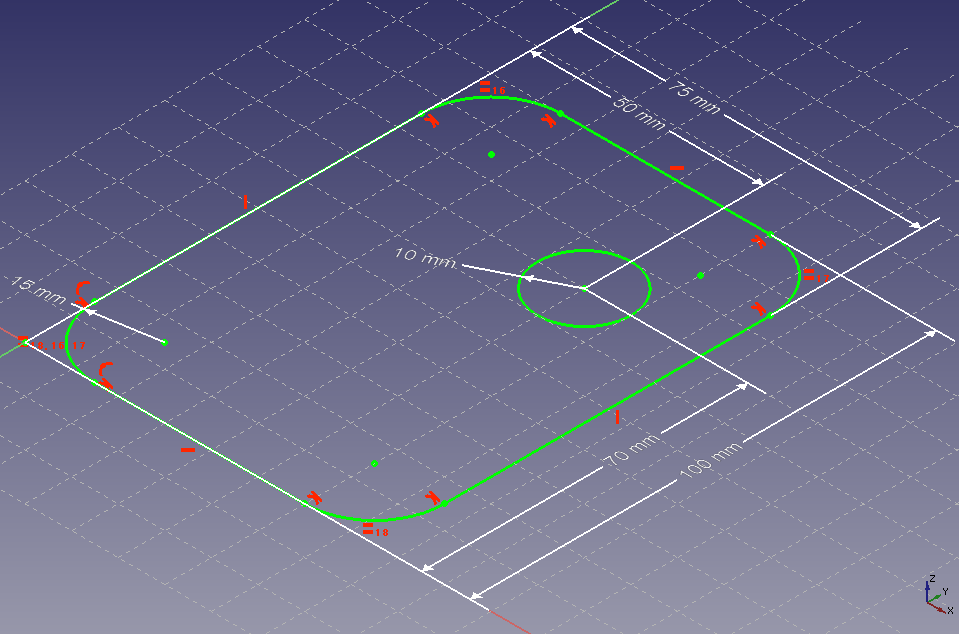

تضيف أداة المستطيل عادةً علاقات الأفقية والعمودية والتطابق (Coincident) تلقائيًا. يحافظ قيد التساوي على الأطوال، والتوازي على الاتجاه، والتماس على اتصال ناعم بين خط ومنحنى. يحدد البعد طولًا أو زاوية. تثبيت نقطة الأصل (Origin) والحجم يلغي الحرية المتبقية في هذا التمرين. قد تؤدي أبعاد متعارضة إلى رسم مقيّد أكثر من اللازم؛ أزل التعارض بدل إضافة قيود (Constraints) أخرى.

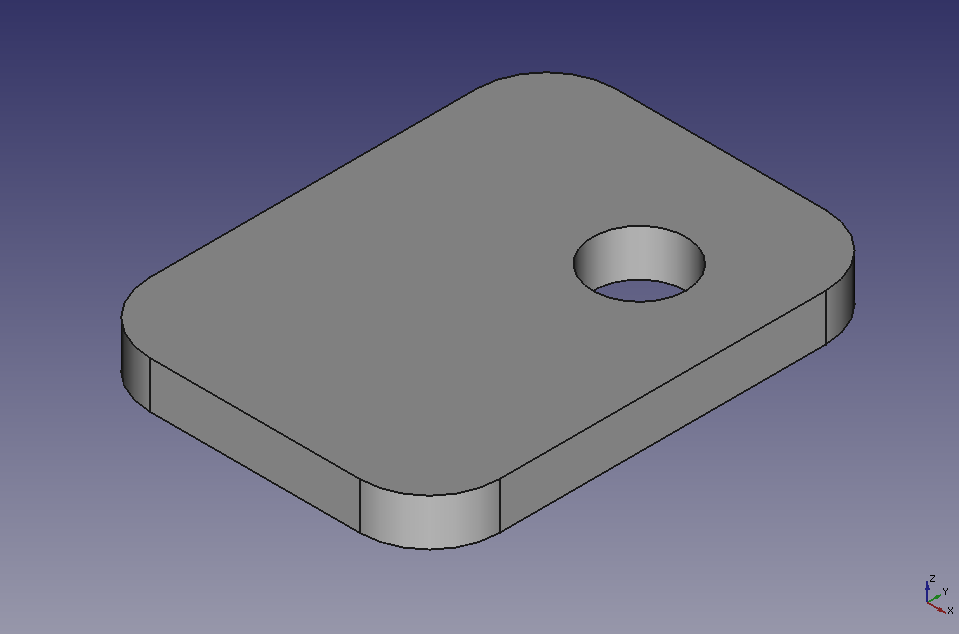

يسحب البثق (Extrude) مسارًا باتجاه مستقيم لصنع ألواح وحوامل وصناديق. يدير الدوران (Revolve) المسار حول محور لصنع مقابض وعجلات وقطع دورانية. المستطيل الملامس لمحوره هنا يصنع أسطوانة صلبة عند 360°؛ والدوران الجزئي يصنع قطاعًا. تتحكم الزاوية بمقدار الدوران وليس بقطر الأسطوانة. يصبح عرض المستطيل نصف القطر في هذا المثال.

مستوى الرسم (Sketch plane)

السطح المرجعي المستوي الذي ترسم عليه الهندسة المسطّحة.

مسار مغلق (Closed profile)

حلقة مكتملة بلا فجوات، وتحدد في هذه التمارين منطقة صلبة.

قيد هندسي

علاقة مثل التطابق (Coincident) أو التساوي أو الأفقية أو التماس.

سجل العمليات (Feature history)

تسلسل خطوات النمذجة وعلاقاتها الذي تستطيع الرجوع إليه وتعديله.

أنشئ رسمًا على مستوى رئيسي وارسم مستطيلًا وأضف أبعاده، ثم أنهِ الرسم واختر Extrude أو Pad أو Revolve. اختر المنطقة المغلقة بدل حافة (Edge) واحدة لبناء مجسّم. افتح الرسم مجددًا لتغيير بُعد وافحص النتيجة المعاد بناؤها.
